Trong lĩnh vực sản xuất kết cấu thép, cổng hàn dầm phổ thông là một trong những thiết bị quan trọng giúp doanh nghiệp tăng năng suất, giảm chi phí nhân công và kiểm soát chất lượng mối hàn ổn định. Cùng với xu hướng tự động hóa ngày càng mạnh mẽ, loại thiết bị này đang được ứng dụng rộng rãi trong nhiều dây chuyền sản xuất từ trung bình đến quy mô lớn. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cổng hàn dầm, các dòng thiết bị phổ biến, cũng như những tiêu chí quan trọng để lựa chọn giải pháp phù hợp với nhu cầu của nhà máy.

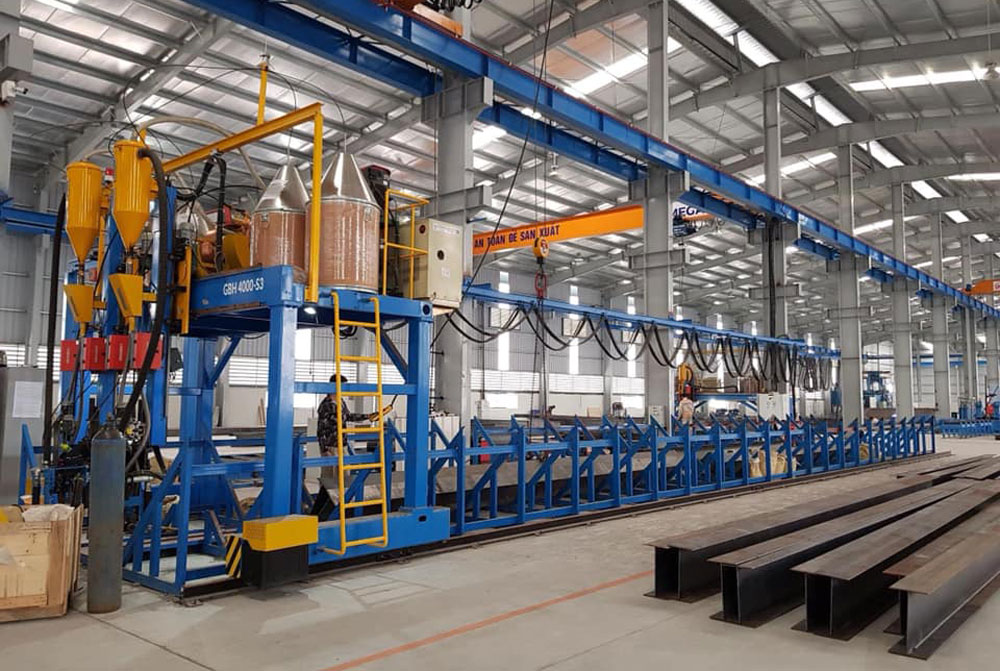

1. Cổng hàn dầm phổ thông là gì?
- Cổng hàn dầm phổ thông là thiết bị chuyên dùng để hàn các mối nối giữa cánh và bụng của dầm thép như dầm H, I hoặc dầm hộp.
- Cấu trúc chính bao gồm khung cổng chạy trên ray, nguồn hàn, hệ thống cụm mỏ hàn (từ 1 đến nhiều mỏ), bộ cấp dây, bộ hút xả thuốc hàn, điều khiển điện tử và các cảm biến hỗ trợ dò đường hàn.
- Loại máy này cho phép hàn liên tục trên chiều dài dầm, với độ chính xác cao và tốc độ ổn định, giảm đáng kể sự phụ thuộc vào tay nghề thợ hàn.
Xem thêm: Trạm hàn thông minh
2. Các loại cổng hàn dầm phổ biến
Cổng hàn dầm phổ thông hiện nay được phân loại theo dạng dầm và mức độ tự động hóa:
2.1. Cổng hàn dầm H/I phổ thông
- Dòng thiết bị phổ biến nhất, sử dụng cho dầm kết cấu dạng truyền thống (H, I), thường tích hợp 1 hoặc 2 mỏ hàn, hỗ trợ tư thế hàn 1F hoặc 2F.
- Cổng hàn dầm H/I phổ thông là lựa chọn phù hợp với các nhà máy kết cấu quy mô vừa và nhỏ.
2.2. Cổng hàn dầm hộp
- Cổng hàn dầm hộp chuyên dùng cho dầm dạng hộp (Box beam), có yêu cầu cao về độ đồng đều và độ ngấu.
- Một số model hiện đại như HN0630S3F hoặc DH1500TA3 đã hỗ trợ hàn dầm cong, dầm chữ A/K, và các biên dạng phức tạp với cảm biến laser dò đường hàn, cụm mỏ linh hoạt và nguồn hàn độc lập.

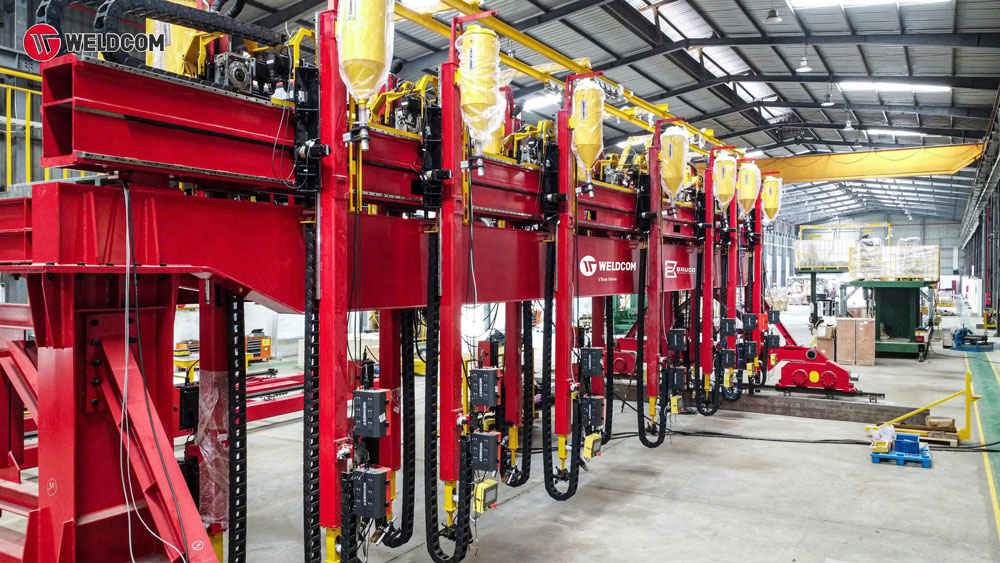

2.3. Cổng hàn dầm phổ thông đa mỏ
- Thiết bị phục vụ cho sản xuất hàng loạt, cho phép hàn đồng thời nhiều mối, nâng cao tốc độ toàn dây chuyền.
- Ví dụ, model cổng hàn 14 mỏ Bruco có thể vận hành cùng lúc 14 cụm mỏ hàn, đặc biệt hiệu quả trong ngành đóng tàu.

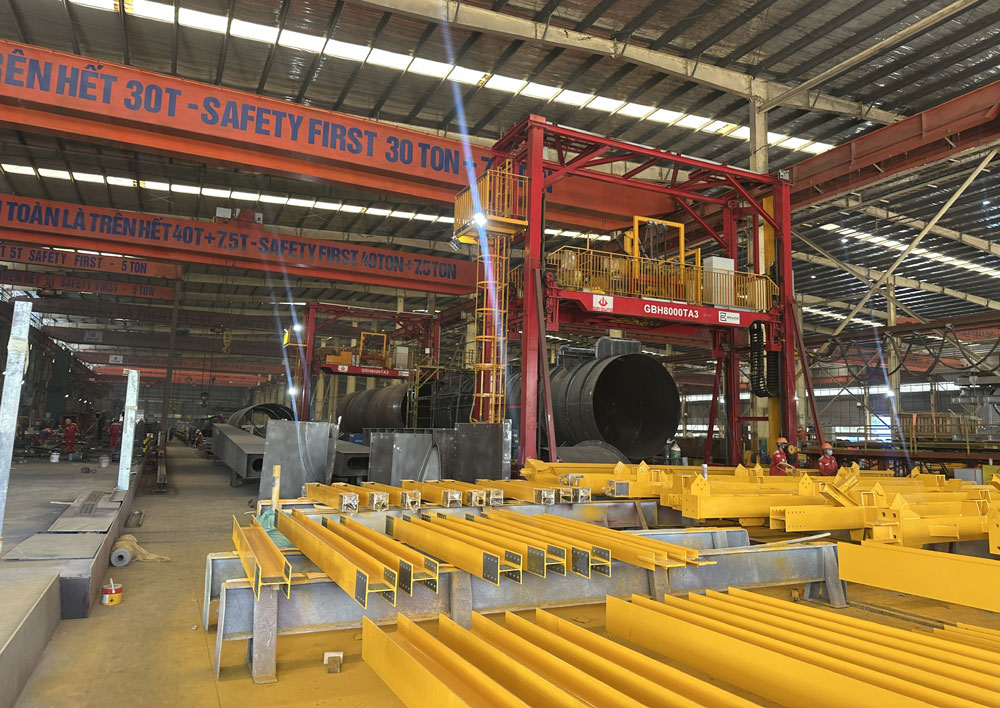

3. Lợi ích của cổng hàn dầm trong sản xuất kết cấu thép
- Cổng hàn dầm phổ thông trong dây chuyền kết cấu thép giúp tăng năng suất lao động nhờ tốc độ hàn nhanh và ổn định, rút ngắn đáng kể thời gian hoàn thiện mỗi dầm.
- Vận hành dễ dàng nhờ thư viện thông số hàn, thay thế cho nhiều thợ hàn thủ công. Mối hàn đạt độ ngấu sâu và đồng đều nhờ hệ thống cấp dây có Encoder, cảm biến laser và cơ cấu điều khiển tự động theo trục.
- Một số model cổng hàn dầm phổ thông hiện đại còn tích hợp phần mềm SCADA hoặc MES, cho phép giám sát và lưu trữ dữ liệu vận hành theo thời gian thực. Đây là giải pháp toàn diện giúp tối ưu năng suất, nhân lực và chất lượng sản phẩm.
Tham khảo: Máy đính gá dầm

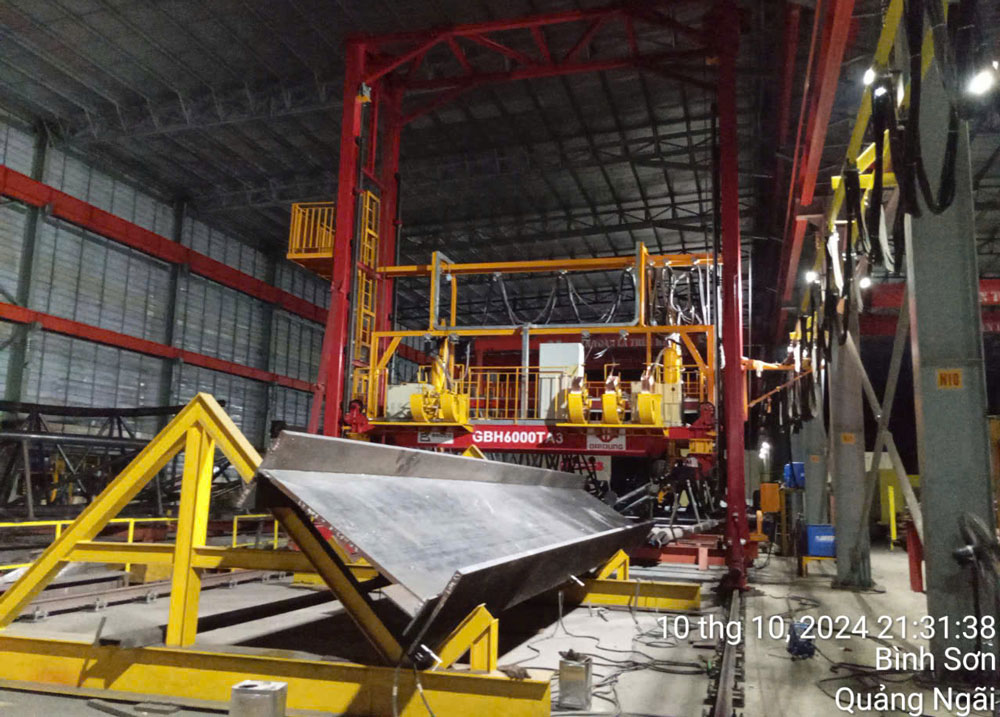

4. Ứng dụng của cổng hàn dầm trong các ngành sản xuất
Cổng hàn dầm không chỉ được sử dụng trong sản xuất nhà thép mà còn có mặt ở nhiều ngành công nghiệp nặng như.
- Gia công nhà thép tiền chế
- Kết cấu cầu đường, nhà cao tầng, nhà xưởng công nghiệp
- Thi công dầm trụ điện gió, dầm hộp lớn
- Sản xuất giàn không gian, kết cấu module
- Cổng hàn dầm phổ thông ứng dụng trong các nhà máy chế tạo cơ khí, lọc hóa dầu, công trình đặc biệt
Tìm hiểu: Máy phun bi
5. Các yếu tố cần cân nhắc khi lựa chọn cổng hàn dầm
- Loại dầm cần hàn: Nếu chủ yếu hàn dầm H/I, có thể dùng cổng hàn phổ thông; nếu gia công dầm hộp hoặc dầm cong, kết cấu siêu trường siêu trọng nên chọn dòng máy phù hợp
- Số lượng và loại mỏ hàn: Lựa chọn thiết bị có 1, 2 hay nhiều mỏ hàn tùy theo năng suất yêu cầu. Với sản lượng cao, nên cân nhắc cổng hàn đa mỏ.
- Tính năng tự động hóa và điều khiển thông minh: Ưu tiên các thiết bị hỗ trợ lưu trữ dữ liệu, kết nối SCADA, đồng bộ MES, giúp khách hàng mở rộng nhà máy khi có nhu cầu có màn hình cảm ứng và cảnh báo lỗi.
- Nguồn hàn và hệ điều khiển: Chọn cổng hàn dầm phổ thông có thể kết hợp linh hoạt với nhiều nguồn hàn chất lượng, phổ biến để đảm bảo chất lượng mối hàn, hệ điều khiển dễ sử dụng, hỗ trợ tiếng Việt hoặc đa ngôn ngữ.

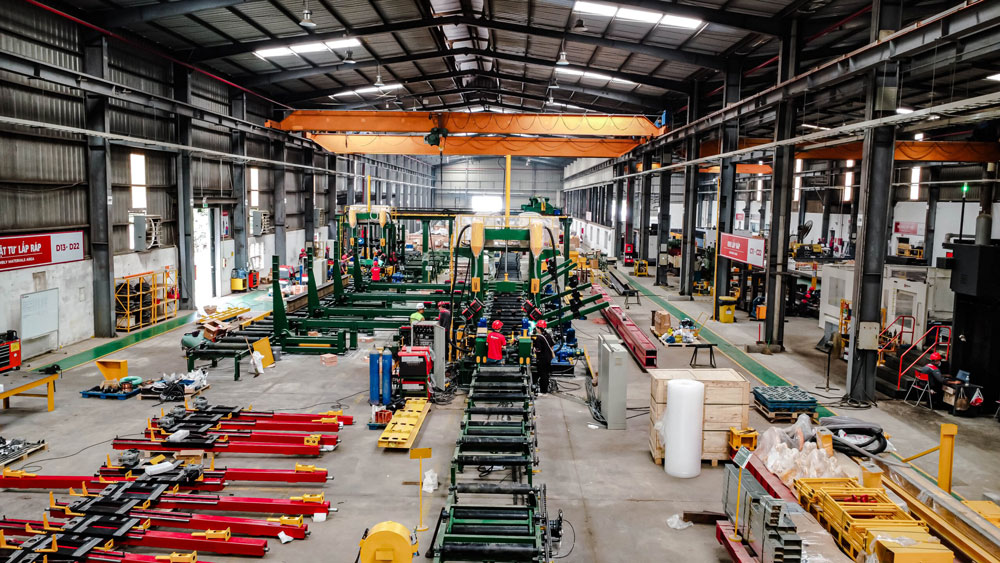

6. Các dòng cổng hàn dầm tiêu biểu của Bruco
Bruco là thương hiệu thiết bị sản xuất kết cấu thép thuộc Weldcom, chuyên cung cấp giải pháp cổng hàn tự động thông minh đa dạng, phù hợp với nhiều lĩnh vực gia công kết cấu. Một số model tiêu biểu:
- HN0630S3F: Cổng hàn linh hoạt và đa năng, hàn được dầm thẳng, dầm cong, dầm chữ A/K, dầm hộp, tối ưu diện tích nhà xưởng.
- DH1500TA3: Dòng cổng hàn chuyên dành cho dầm hộp, công nghệ hàn triple tiên tiến, điều chỉnh tự động theo biên dạng, hàn 4 cạnh với độ đồng đều cao.
- Cổng hàn 14 mỏ Bruco: Dành cho sản xuất hàng loạt, sử dụng đến 28 nguồn hàn 500A, tiết kiệm thời gian gia công, đặc biệt phù hợp cho ngành kết cấu cầu, đóng tàu,…
Cổng hàn dầm phổ thông là thiết bị không thể thiếu trong các dây chuyền sản xuất kết cấu thép hiện đại. Với khả năng gia công hiệu quả, tiết kiệm nhân lực, đảm bảo chất lượng mối hàn ổn định, đầu tư cổng hàn phù hợp sẽ giúp doanh nghiệp nâng cao năng lực sản xuất, tăng tính cạnh tranh và kiểm soát tốt hơn chất lượng sản phẩm đầu ra.
